Bypass-Rückschlagventil
Der Einbau erfolgt sowohl bei Neu- oder Bestandsanlagen mit dem Ziel die Trinkwasserversorgung sicherzustellen. Das Forstner Bypassventil wird parallel zum Trinkwassertauscher in die Verrohrung eingebaut und verhindert somit bei hohen Zapfraten (Volumenströme > 70 Liter/Minute) einen kritischen Druckabfall im Trinkwasserverteilnetz.
Ab einem Gesamtdurchfluss von 12 Liter/Minute öffnet das federbelastete Drosselventil geräuschlos und führt einen Teilvolumenstrom über den Bypass am Trinkwassertauscher vorbei (siehe Tabelle). Maximaler Einsatzbereich bis 150 Liter/Minute Gesamtdurchfluss.
Passend zu folgenden Produktgruppen:
Wärmerückgewinnung | FRIONIC
Technische Eckdaten

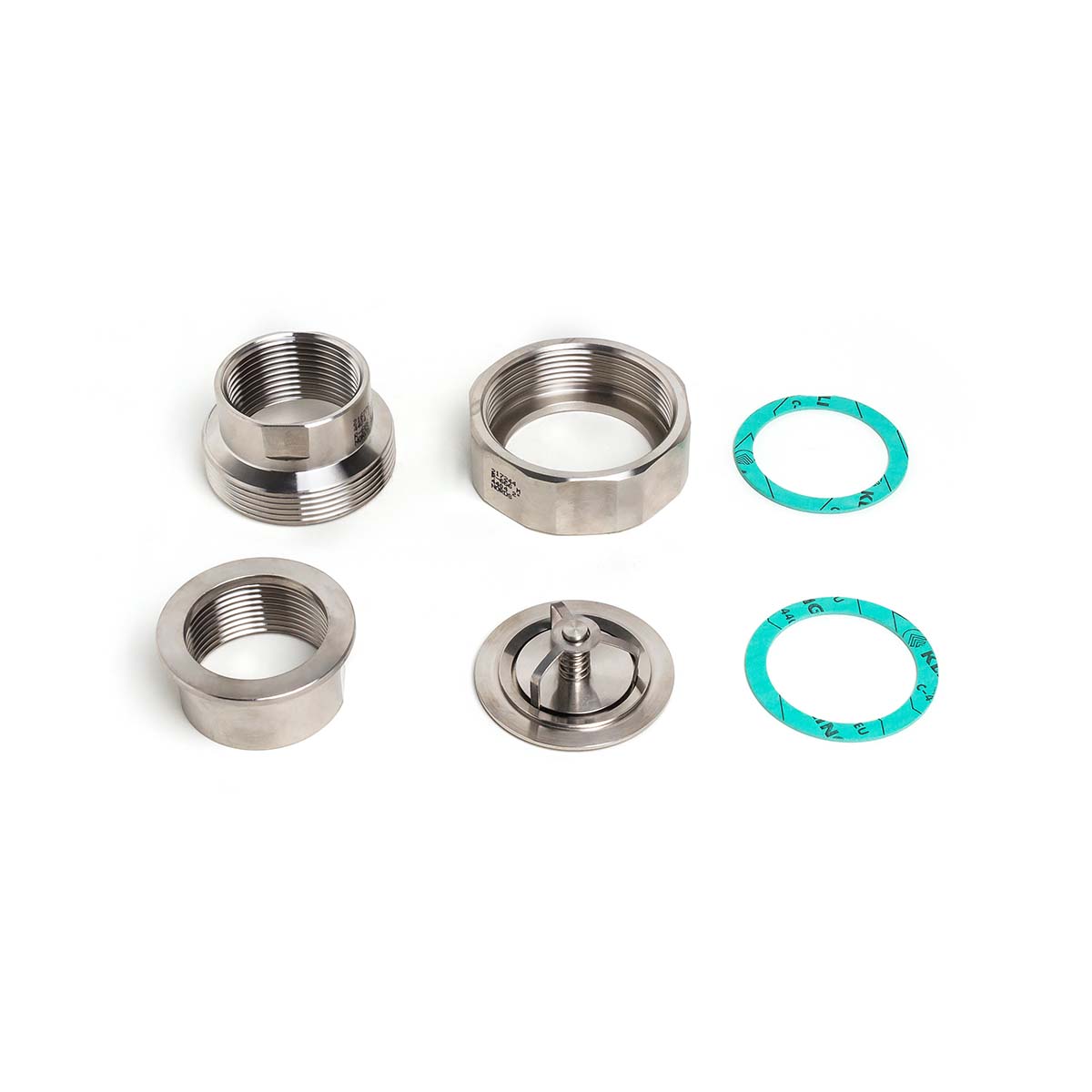

- Durchflusssperrventil NW 32 – 5/4 Zoll
- Ventilteller und Führungskorb, Edelstahl
| Gesamtdurchfluss | Durchfluss Bypass | Durchfluss Tauscher | Druckverlust Bypass | Druckverlust Tauscher |
| 12,5 l/min | 0,3 l/min | 12,2 l/min | 60 mbar | 90 mbar |
| 15,0 l/min | 0,7 l/min | 14,3 l/min | 70 mbar | 100 mbar |
| 17,5 l/min | 1,7 l/min | 15,8 l/min | 80 mbar | 113 mbar |
| 19,0 l/min | 2,2 l/min | 16,8 l/min | 65 mbar | 110 mbar |
| 20,0 l/min | 4,5 l/min | 15,5 l/min | 70 mbar | 129 mbar |
| 50,0 l/min | 29,0 l/min | 21,0 l/min | 105 mbar | 192 mbar |
| 75,0 l/min | 45,0 l/min | 30,0 l/min | 110 mbar | 305 mbar |
| 100,0 l/min | 59,0 l/min | 41,0 l/min | 220 mbar | 490 mbar |
| 125,0 l/min | 73,0 l/min | 52,0 l/min | 300 mbar | 725 mbar |
| 150,0 l/min | 88,0 l/min | 62,0 l/min | 440 mbar | 840 mbar |
