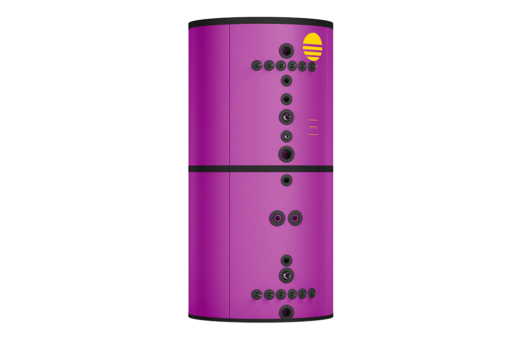

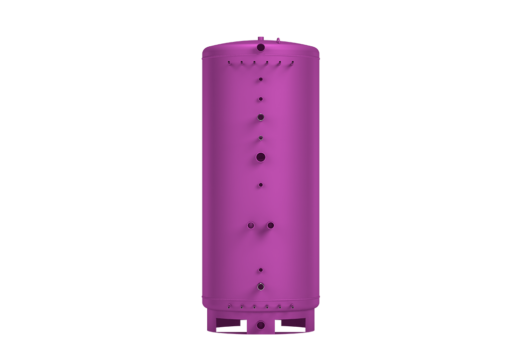

Forstner Frionic-Systemspeicher
Effizient
Hygienisch
Mit diesem innovativen Wärmerückgewinnungsmodul von FORSTNER sind alle Komponenten eines effizienten Abwärmenutzungs- und Verteilsystems in einem platzsparenden, kompakten Gerät eingebaut.
Direktkondensation mit integriertem Verflüssiger
Die phasengetrennte Verflüssigung wirkt sich positiv auf die Heizungsunterstützung und Trinkwassererwärmung aus und erhöht die Effizienz der des Heizungssystems maßgeblich.
Ideal für jede Kälteanlage
Optimale Hochtemperaturnutzung mittels ausgeklügeltem Enthitzungsprinzip. Die Folge: Niedrigste Verflüssigungsdrücke trotz hoher Nutztemperaturen. Das optimiert das gesamte System.
Optimierte Heizwärme
Die patentierten Schichtweichen im Wärmespeicher garantieren selbst bei hohen Volumenströmen im Heizungskreis den Erhalt der Schichtung. Diese Art der Wärmenutzung und Verteilung ist daher weitaus wirtschaftlicher als herkömmliche Systeme.
Zusätzliches Einsparungspotenzial
Eingesparte Pumpen, weniger Verrohrungsaufwand, Plattenwärmetauscher und Regelungskomponenten sparen Platz, dies vermindert Wärmeverluste und den Energieverbrauch von eingesparten Nebenaggregaten.
Zukunftsgerichtete, effiziente Technik

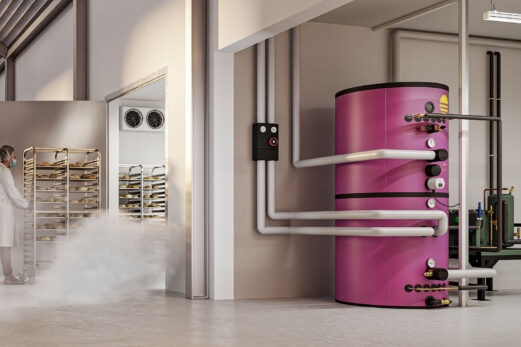

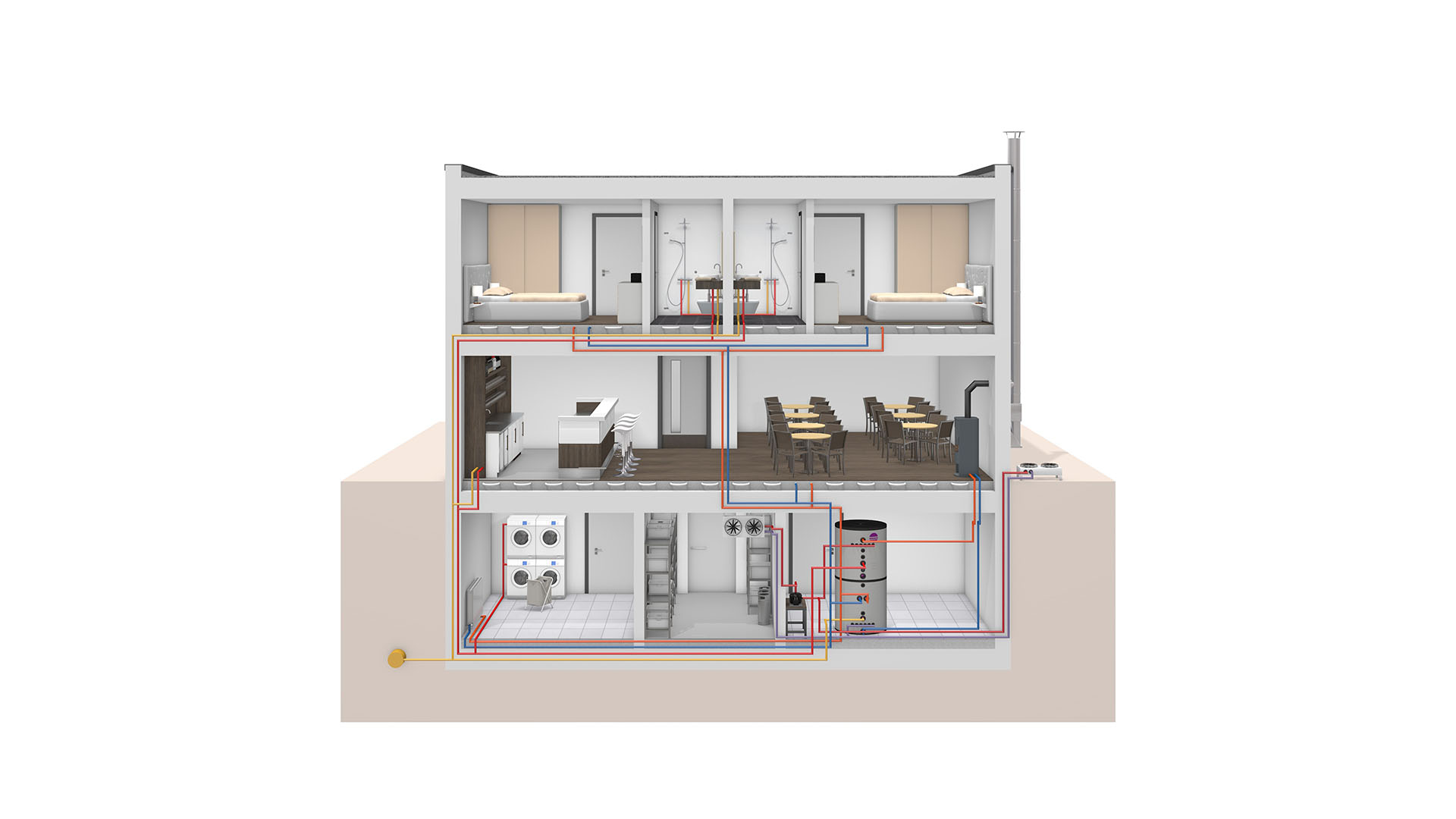

Mit einem FRIONIC-Speicher entsteht eine perfekte Schnittstelle zwischen Kälteanlage und Heizung. Beide Systeme werden in dieser Kombination erheblich effizienter betrieben.
Amortisationszeiten unter zwei Jahren
Wieso zusätzlich Geld für Warmwasser und Heizen investieren, wenn man vorhandene Energie gratis verwenden kann? Die Frionic Anlage amortisiert sich binnen weniger Jahre.
Überzeugte Anlagenbetreiber:innen:
Wir ersparen uns im Jahr rund € 15.000 Betriebskosten. Wenn man das auf die bisherige Laufzeit der Anlage hochrechnet, ist das eine erhebliche Ersparnis. Noch dazu läuft alles seit Beginn an wartungsfrei und sauber. Einen Öl-, Gas- oder Pellets-Kessel sucht man bei uns vergebens – es gibt nämlich keinen.
„O Sole Mio“-Chef Otto Sattmann
Sofortige Ergebnisse

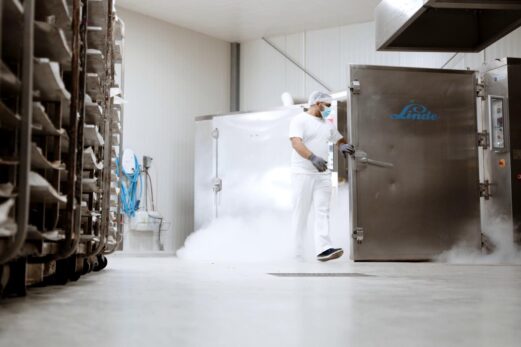

Wir setzen den Speicher für die Warmwassererzeugung ein. Mit der Wärmerückgewinnung aus den Tiefkühlanlagen können wir unseren ganzen Warmwasserbedarf für Betrieb- und Privatverbrauch abdecken. Stromkosten wurden somit spürbar verringert.
Wolfgang Fitz Schwanenbäckerei Wolfurt
Kurze Amortisationszeit
Die Themen Nachhaltigkeit und Umweltbewusstsein sind nicht nur uns sondern auch unseren Gästen wichtig. Diese Faktoren werden immer relevanter für die Buchungsentscheidung.
Mag. Jutta Frick – Gesundhotel Bad Reuthe **** & die Wälderin
Umweltschutz als Leitgedanke
Highlights & Vorteile
-

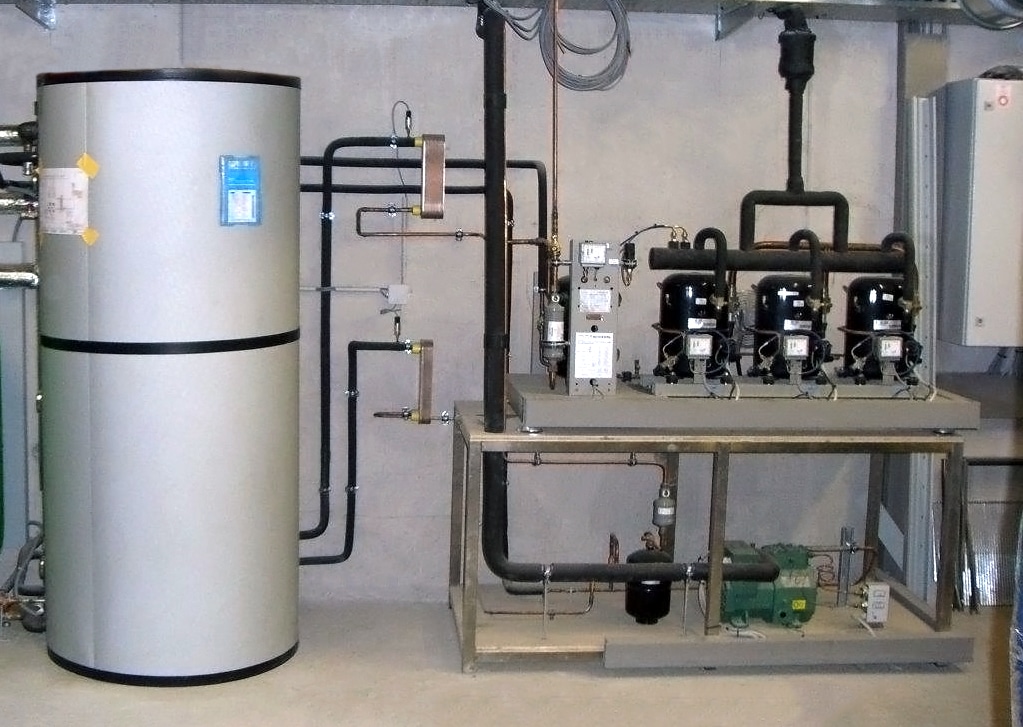

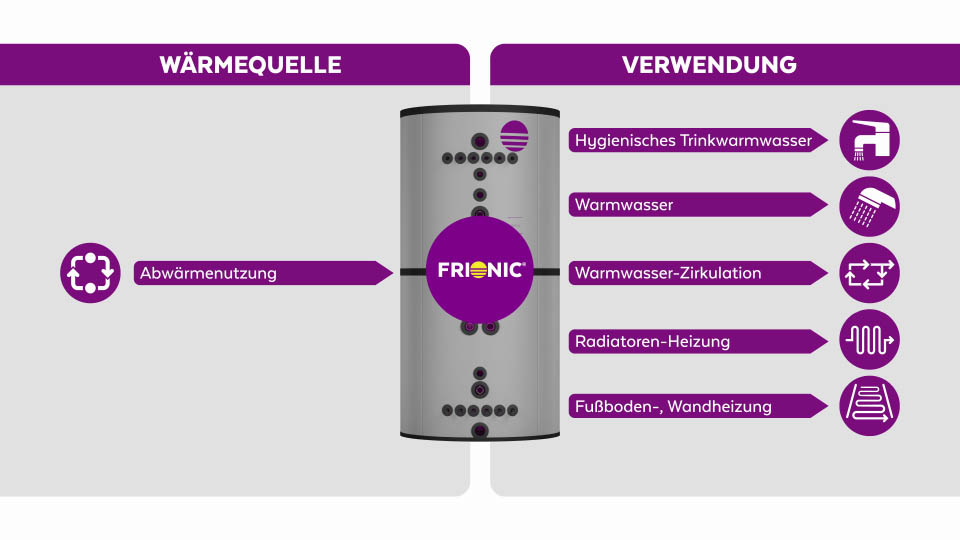

Wärme aus Kälte gewinnen – Kälteanlagen werden mit erheblichem Energieaufwand betrieben. Die dabei entstehende Abwärme wird meist als „Abfallprodukt“ an die Außenluft abgegeben. FRIONIC nutzt die kostenlose Abwärme zur Trinkwassererwärmung und Heizungsunterstützung. Das spart Geld und schont die Umwelt.
-
Das Platzwunder Frionic-Systemspeicher – Mit diesem innovativen Wärmerückgewinnungsmodul von FORSTNER® sind alle Komponenten eines effizienten Abwärmenutzungs- und Verteilsystems in einemrnplatzsparenden, kompakten Gerät kombiniert.
-
Hygienisches Trinkwarmwasser – Durch die Erwärmung im Durchlaufprinzip benötigt das Trinkwasser keine Speicherung auf Vorrat und ist sofort und ohne Komfortverzicht verfügbar.
-
Hohes Einsparungspotenzial an Betriebskosten und reduzierter Installationsaufwand, da die Primärpumpe, Ventile, Sensoren und Regelkomponenten eingespart werden. Das Frionic-System hat Auswirkungen auf die gesamte Heizungsanlage.
Beschreibung
Was macht unseren Frionic-Systemspeicher für Abwärmenutzung so ressourcenschonend, modern und zukunftssicher?

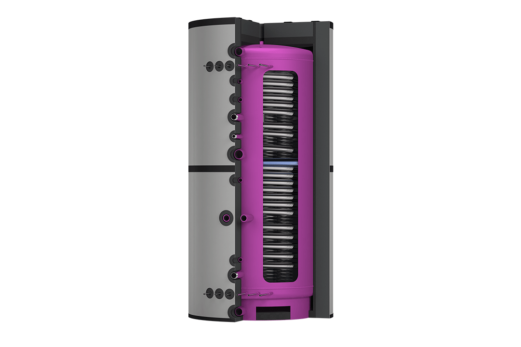

Eine Kälteanlage entzieht mit erheblichem Energieaufwand dem Kühlgut Wärme, welche normalerweise über luftgekühlte Außenkondensatoren als „Abfallprodukt“ nutzlos an die Umgebung abgegeben und vergeudet wird. Der FORSTNER Frionic-Systemspeicher nutzt diese Wärme. Mittels eines direkt integrierten Wärmetauschers (Verflüssiger) wird die Abwärme in den Speicher übertragen und heizt kostenlos Trinkwarmwasser und Heizwasser auf. Durch die Bauart bedingt erfolgt die Auftrennung der Verflüssigungsphasen in Enthitzung, Verflüssigung und Unterkühlung. So kann Warmwasser weit über der Verflüssigungstemperatur erzeugt werden. Die starke Schichtung erleichtert es, die Wärme auch wieder aus dem Speicher heraus zu bekommen, die Entropieverluste werden minimiert.
Diese Art der Energieerzeugung bzw. erneute Nutzung wertvoller Wärmeenergie ist daher weitaus wirtschaftlicher als herkömmliche Systeme. Nicht nur die Reduzierung des Verflüssigungsdruckes, welche massiv den Energiebedarf und den Verschleiß minimiert, auch die Umweltbilanz ist ein starkes Argument für den FRIONIC®-Systemspeicher.
Technische Daten
| Standardgrößen für unterschiedlichen Anwendungsbedarf – Speicherinhalt/Puffervolumen – 280 Liter – 560 Liter – 820 Liter | |
| Ausführung Direktkondensation Qc bei Vollkondensation bei dT1 6,6 kW | 22 kW | 33 kW | |
| Ausführung Trinkwasser mit integriertem Trinkwassertauscher und interner Zirkulationsrückführung (ab 560 Liter) | |
| Ausführung Zusatzwärmequelle – mit und ohne integriertem Solar-Wärmetauscher – mit Solar: bis zu 35 m² Solarfläche möglich (abhängig von Speichergröße) – ohne Solar: Möglichkeit zum Anschluss von Photovoltaik über Elektro-Heizeinsatz | |
| patentierte FORSTNER Schichttechnik garantierte strömungsberuhigte Be- und Entladung und höhere Heizeffizienz und Schonung der angeschlossenen Komponenten Für Fachfirmen: 280 Liter Speicherinhalt – bis 2,1 m³/h 560 Liter Speicherinhalt – bis 4,6 m³/h 820 Liter Speicherinhalt – bis 4,6 m³/h Schichtung auch für hohe Massenströme für Leistungen im Megawatt-Bereich | |
| Verfügbarkeit kurzfristige Lieferzeiten auf Anfrage – Kontaktieren Sie uns oder Ihren Forstner-Partner |
| Größen von 200 l bis 50.000 l Speicherinhalt |
| Einsatzbereiche Abwärmenutzung, Wärmerückgewinnung aus Kälteanlagen, Kühlräume, Kühltheken, Klimageräte Tiefkühlung, Getränkekühlung, Milchkühlung, … |
| Ausführung auf Wunsch fertigen wir objektspezifische Lösungen mit unterschiedlichsten Komponenten für jeden Einsatzbereich: – unterschiedlichste Trinkwasser-Tauschergrößen – entsprechende Wärmetauscher für die Direktkondensation – spezifisch angepasste Schichtungseinbauten für jeden Volumenstrom – fix integrierte interne Zirkulationsrückführung – flexibel in Höhe und Durchmesser | anlagenabhängige Anschlusskonfiguration – uvm. |
| Verfügbarkeit Lieferzeit auf Anfrage |
Downloads
Tiefer eintauchen in die informative Welt des Frionic-Systemspeichers für Wärmerückgewinnung aus Kälte

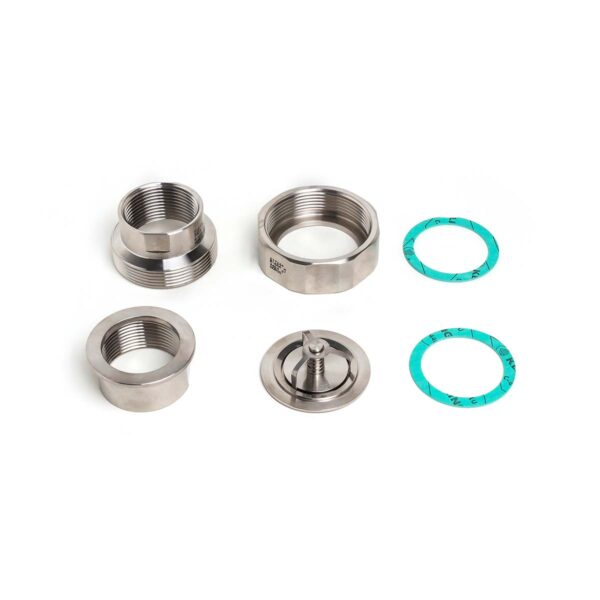

Zubehör
Perfekte Ergänzungen zur Arbeitserleichterung & Effizienzsteigerung vor Ort. Die Forstner-Produkte sind mit unterschiedlichen Zubehör-Artikeln erweiterbar. Ganz individuell, abgestimmt auf Ihre Wünsche & Gegebenheiten.
