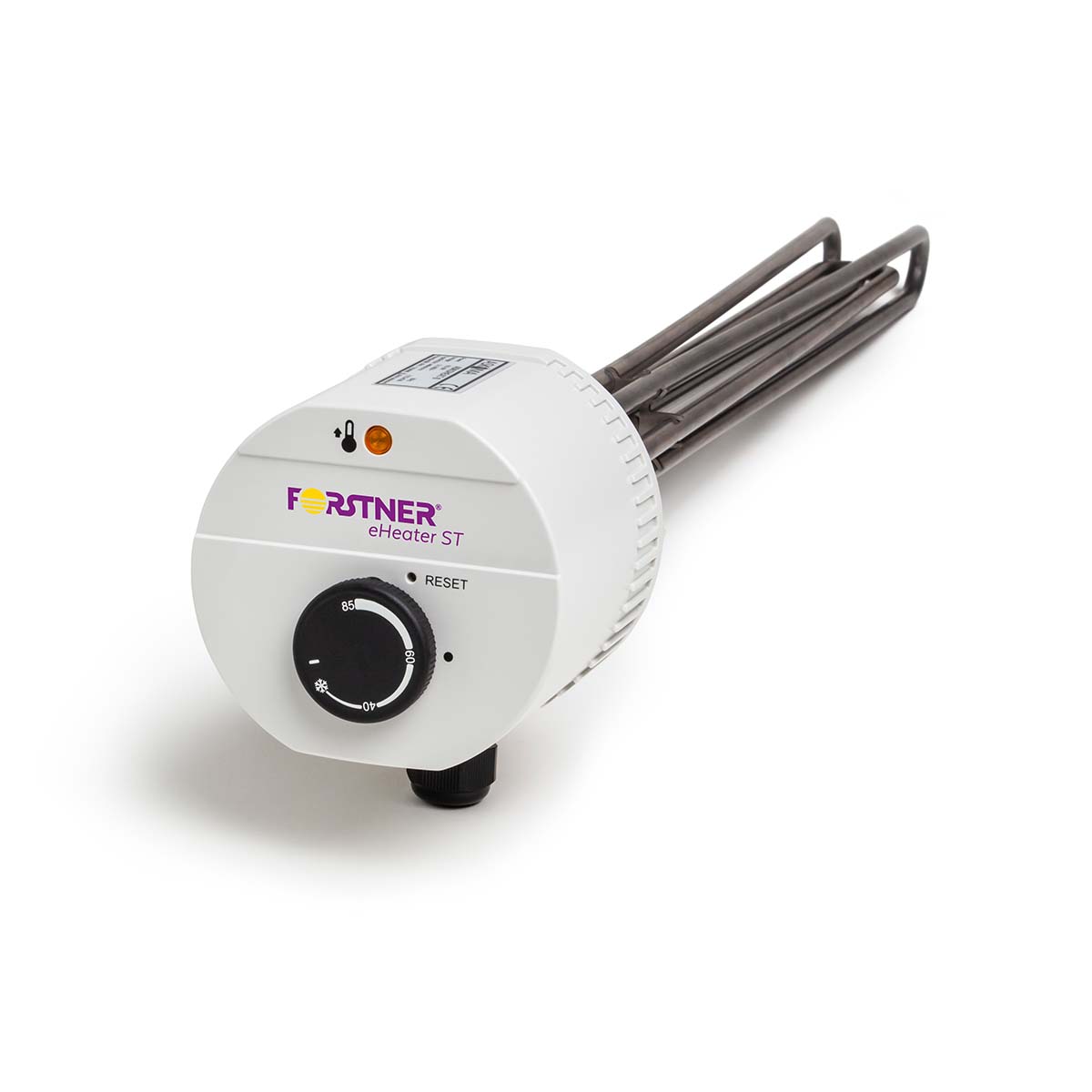

Einschraubheizkörper

Der Einschraubheizkörper mit drei U-förmigen Heizelementen aus Incoloy 825 dient zur Beheizung von Heizungswasser. Die behälterseitige Einschraubmuffe R 1 1/2“ darf max. 150 mm lang sein. Hierbei darf der maximale Betriebsdruck von 10 bar nicht überschritten werden.

Die gewünschte Temperatur kann durch Drehen des Temperaturreglers auf die gewünschte Temperatur eingestellt werden. Der Einstellbereich erstreckt sich von Aus (0) über Frostschutz (*) und von 28 bis ca. 85°C. Die Ausschalttemperatur beträgt 110°C. Die Betriebsleuchte leuchtet, wenn der Heizkörper in Betrieb ist.

Bei Einsatz der Einschraubheizkörper in kalkhaltigem Heizungswasser (Beachtung der Richtlinie VDI 2035) kann eine Verkalkung der Heizelemente zur Auslösung des Sicherheits-Temperaturbegrenzers oder zur thermischen Überbelastung und somit zur Zerstörung der Heizelemente führen.

Bei Einbau in einen Brauchwassererwärmer fragen Sie uns nach den geeigneten Einschraubheizkörpern aus einer anderen Serie mit hierfür geeigneten Eigenschaften. Beim Einbau beachten Sie bitte die Montagevorschrift, die Gebrauchsanleitung und die örtlichen Vorschriften.

Vorteile im Überblick

Individuell verwendbar

Materialqualität – Incoloy 825 zur Beheizung von Trinkwarm- und Heizungswasser verwendbar

Langlebig

Maximal mögliche Einbaulängen für geringste Oberflächenbelastung, d.h. lange Lebensdauer und geringe Verkalkung

Einfache Montage

Konischer Anschluss für leichte Montage

Entscheidende Details

Großes Gehäuse schützt vor Überhitzungen und erleichtert den elektrischen Anschluss

Technische Eckdaten

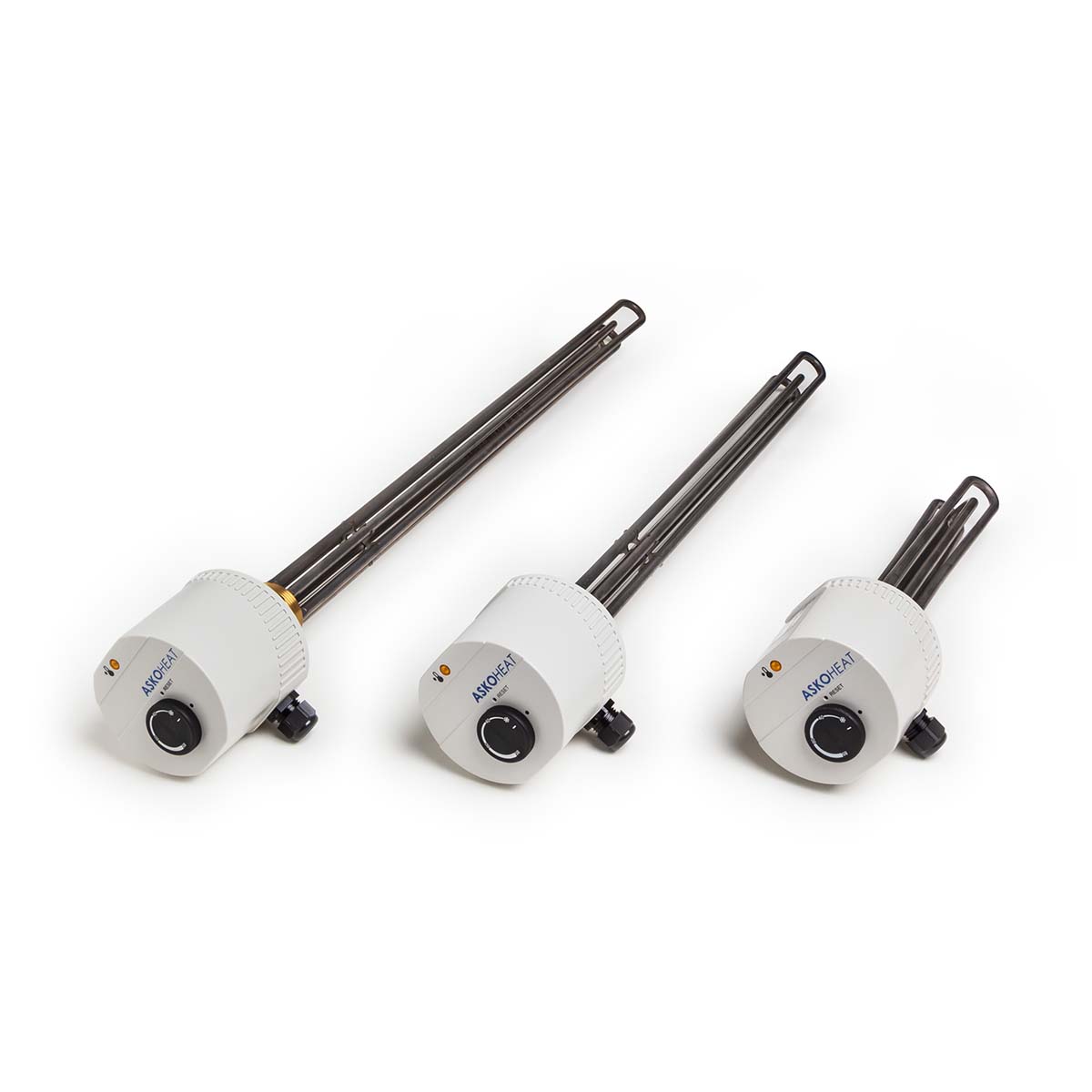

diverse Größen und Einbaulängen für unterschiedliche Speicherdurchmesser

Standardausführungen erhältlich in 2,0 | 4,5 | 6,0 | 7,5 | 9,0 kW
inaktive Zone 150 mm
230 V (bei 2,0 kW) bzw. 3×400 V

2,0 kW – für alle Basismodelle möglich / min. Speicher-Ø 500 mm
4,5 kW – für alle Basismodelle möglich / min. Speicher-Ø 650 mm
6,0 kW – für alle Basismodelle möglich / min. Speicher-Ø 650 mm
7,5 kW – für die Basismodelle ab 820 Liter möglich / min. Speicher-Ø 770 mm
9,0 kW – für die Basismodelle ab 1000 Liter möglich / min. Speicher-Ø 850 mm

Downloads

Technische Informationen / Montageanleitung

Elektro-Einschraubheizkörper Gebrauchsanleitung

PDF–19.07.2024

Datenblätter

Elektro-Einschraubheizkörper Datenblatt

PDF–222KB|19.07.2024

Technische Informationen / Montageanleitung

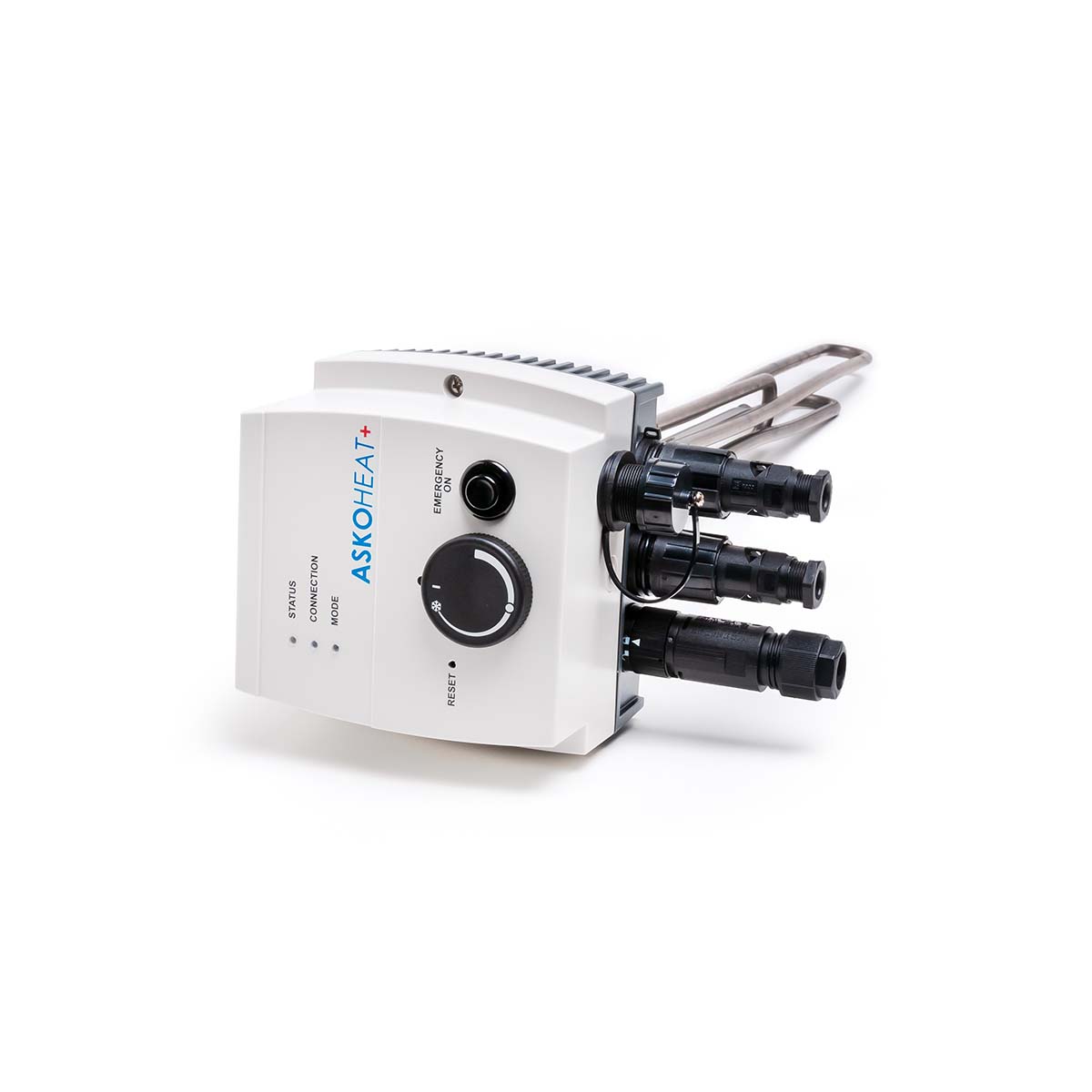

Elektro-Einschraubheizkörper PV Gebrauchsanleitung

PDF–983KB|19.07.2024

Datenblätter

Elektro-Einschraubheizkörper PV Datenblatt

PDF–409KB|19.07.2024

Muffenverlängerung – Reduktionsnippel zur Anschlussreduktion

FORSTNER Speicher haben in der Regel mindestens einen und maximal vier Anschlüsse, welche für den Einbau eines Elektro-Einschraubheizelementes vorgesehen sind. Da eine elektrische Nachladung nur optional erfolgt, werden diese Anschlüsse kurz gehalten (50 mm) und innerhalb der Dämmung verschlossen. Für eine Anschlussverlängerung wird eine passende Muffenverlängerung (Reduktionsnippel) angeboten.

Muffenverlängerung
