Einschraubsprühweiche
Für eine effiziente Bewirtschaftung eines Speichers und zur vollständigen Volumennutzung werden sämtliche Speicher mit Schichtweichen für eine strömungsberuhigte Be- und Entladung ausgestattet.
Je nach Nutzung des Speichers kann es sein, dass die Anschlüsse, welche für die Elektroheizelemente vorgesehen sind, auch als Lade- oder Entnahmeanschluss verwendet werden müssen. Um die Basismodule nachträglich für diesen Zweck nachrüsten zu können, wurde die Einschraubsprühweiche ESR entwickelt. Mit Hilfe der ESR kann sowohl die Brauchwasser- als auch die Heizungszone strömungsberuhigt mit Massenströmen von bis zu 4,5 m³/h be- oder entladen werden. Da die vorgesehenen Anschlüsse (für Elektroheizkörper oder ESR) als kurze 2”-Anschlüsse ausgeführt werden, sollten diese mit einem Reduktionsnippel (Art.Nr. 7041) reduziert und verlängert werden
Passend zu folgenden Produktgruppen:
Hygiene-Systemspeicher | HS
Wärmespeicher | WS
Vorteile im Überblick
Einfache (nachträgliche) Montage
zur Nachrüstung eines Basismoduls
Sechskantkopf zur leichten Montage
maximaler Massenstrom von bis zu 4,5 m³/h
Einfache und rasche Montage
optimal, damit ein Basismodul anstelle eines teureren Sonderspeichers verwendet werden kann
Technische Eckdaten

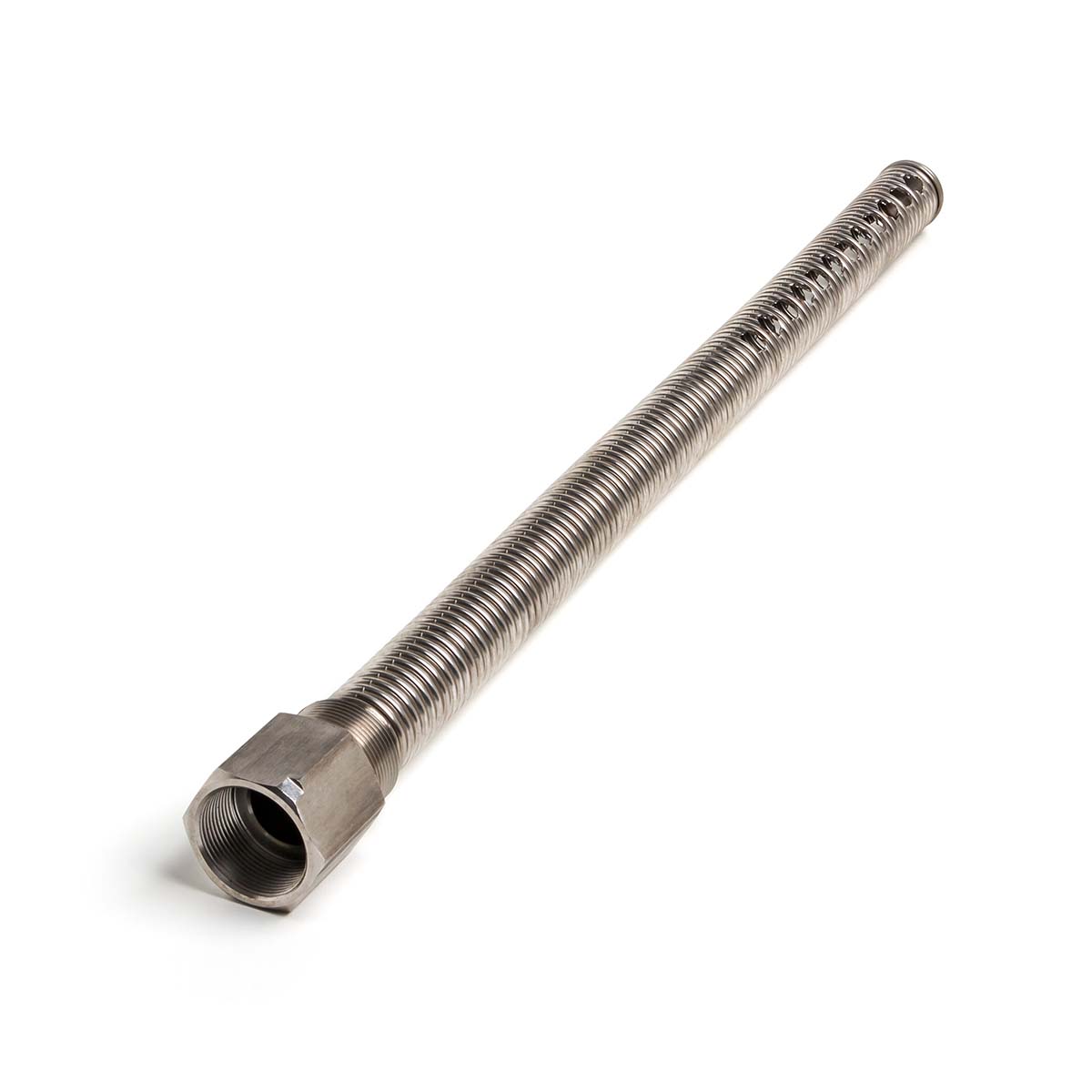

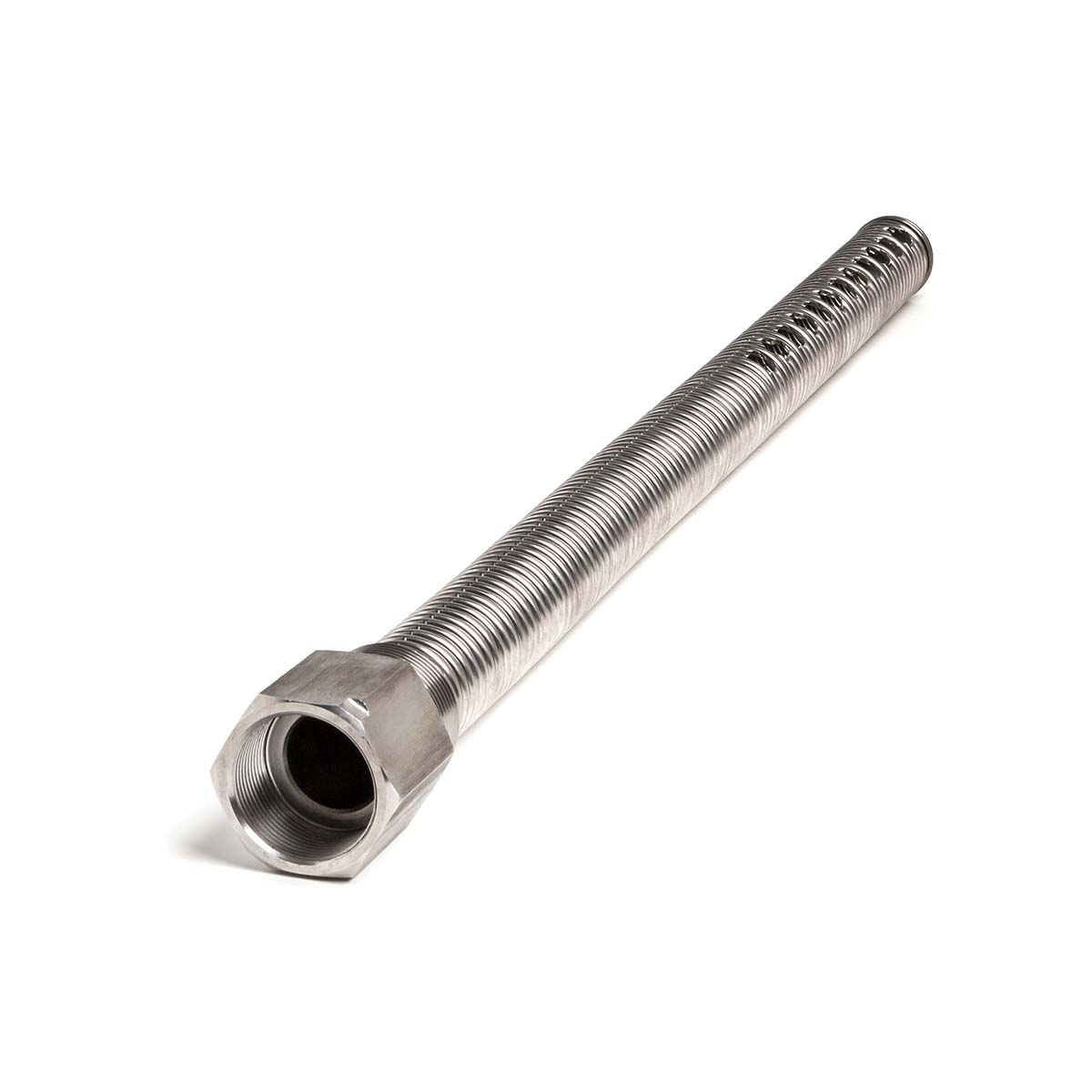

Sprührohr zum Einschrauben
- verschiedene Längen für unterschiedliche Speicherdurchmesser
- Material 4VA
- Muffe 6/4″ | Nippel 6/4″ mit Sechskant
- Anzahl und Durchmesser der Bohrungen sind für einen maximalen Volumenstrom von 4,5 m³/h berechnet
- für Speicher mit Durchmesser 770 mm, 790 mm und 850 mm erhältlich

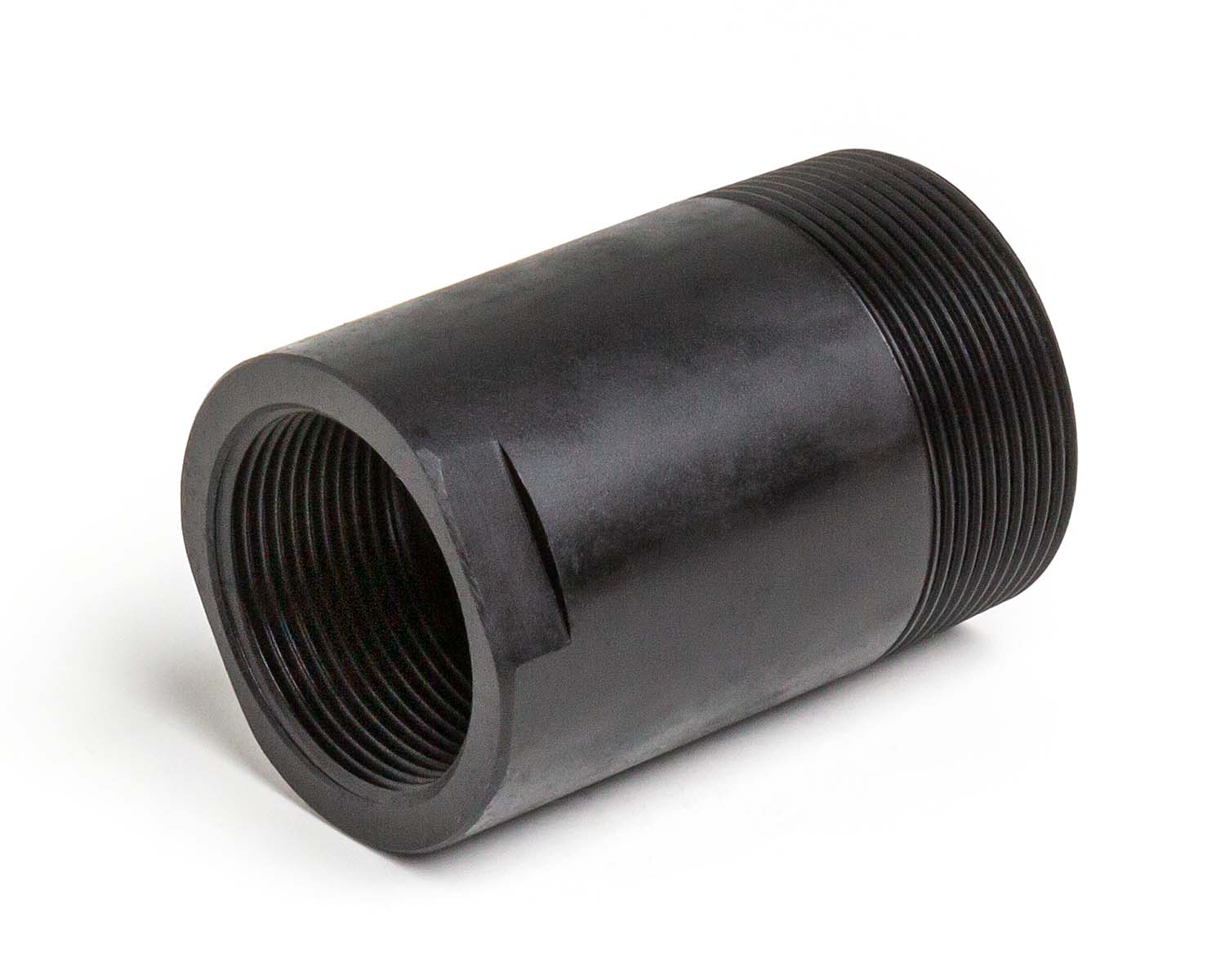

Muffenverlängerung – Reduktionsnippel zur Anschlussreduktion
Die vorgesehenen Anschlüsse der FORSTNER Speicher für Einschraubsprühweichen und Einschraubheizkörper werden kurz gehalten (50 mm) und innerhalb der Dämmung bei Nichtverwendung verschlossen. Für eine Anschlussverlängerung wird eine passende Muffenverlängerung (Reduktionsnippel) angeboten.
