Rücklaufumschaltung

Heizsysteme mit Wärmepumpen sind Niedrigenergiesysteme, welche in der Regel mit Fußbodenheizungen arbeiten (Temperaturniveau ca. 35°C). Eine Anhebung des oberen Speicherbereiches auf optimale Warmwassertemperaturen (ca. 55°C) bedeutet immer auch, dass die Wärmepumpe in einem schlechteren Leistungsbereich (COP-Wert) arbeitet. Die Temperaturanhebung sollte daher nicht zu lange dauern.

Eine eigens für die Wärmepumpennutzung entwickelte hydraulische Schaltung erlaubt die kurzfristige Erwärmung der Trink-Warmwasserbereitschaftszone (oberer Speicherbereich). Dazu wird der Rücklauf der Wärmepumpe von ganz unten im Speicher (Anschluss Nr. 2) auf den oberen Speicherbereich (Anschluss Nr. 5) umgeschaltet und damit die Rücklauftemperatur für eine kurzfristige Erwärmung angehoben (siehe Grafik unten links). Der untere Speicherbereich bleibt immer auf niedrigem Temperaturniveau und somit im optimalen COP-Bereich der Wärmepumpe.

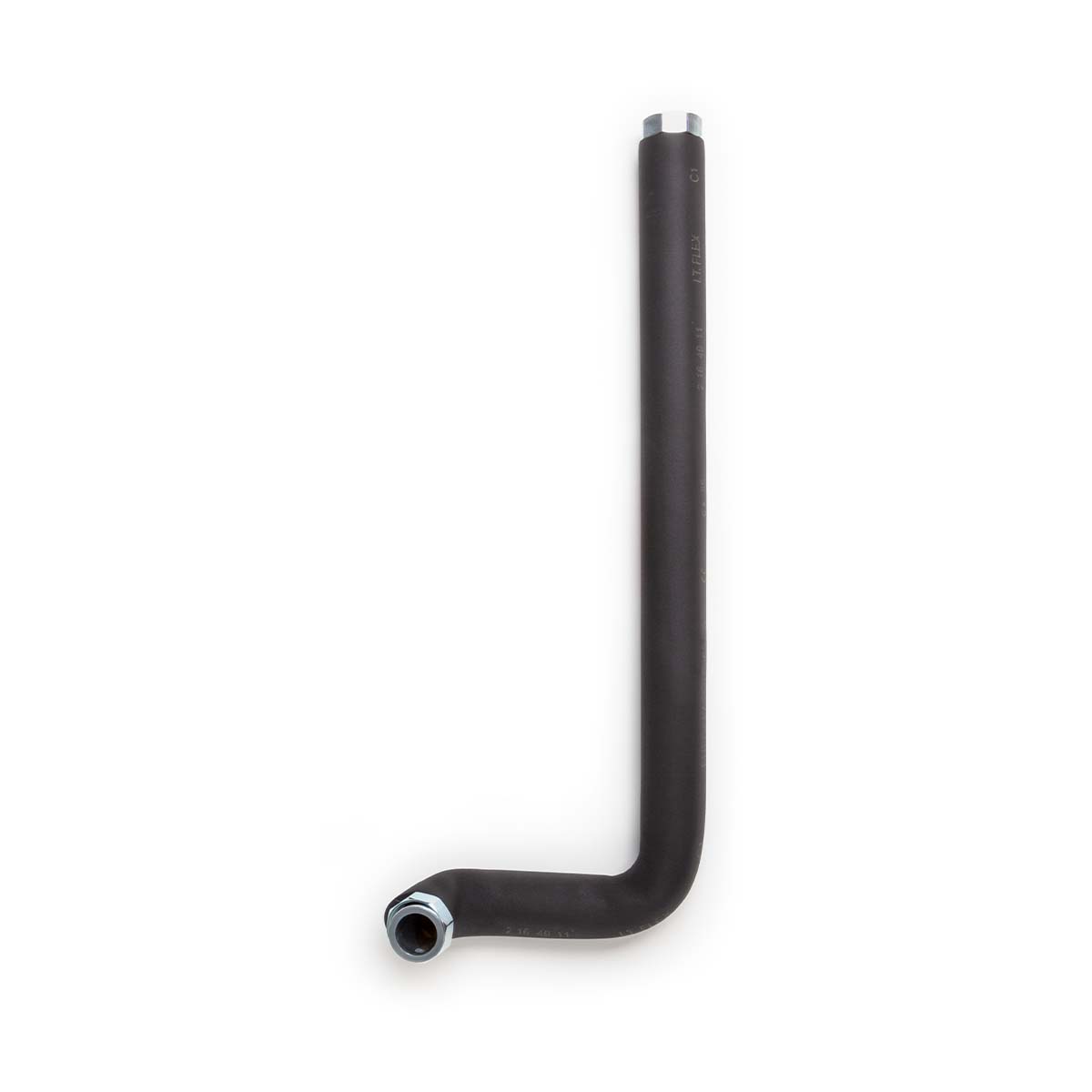

Zur einfachen Montage an der Baustelle wurde eine Rücklaufverrohrung mit entsprechendem Umschaltventil (RLU) konzipiert.

Passend zu folgenden Produktgruppen:
Hygiene-Systemspeicher | HS-BM

Vorteile im Überblick

Einfache und rasche Montage

für jede Speichergröße passende, fertig gedämmte Verrohrung

Umschaltventil für einen Volumenstrom bis 8,4 m3/h

Nutzenbringend

Rasche Erwärmung der Trink-Warmwasserzone mit patentierter Umschaltung sorgt für optimale COP-Werte der Wärmepumpe und einen gesicherten Warmwasserkomfort. Mit der Rücklaufumschaltung RLU auch rasch montierbar.
