Wie funktioniert ein Frionic-Systemspeicher?

Der Speicher für Wärmerückgewinnung aus Kälteanlagen

Heißes Wasser und Heizen zum Nulltarif – bei Tag und bei Nacht mit Abwärmenutzung

Was Sie im Detail über diesen Speicher zur Wärmerückgewinnung wissen sollten:

Forstner Frionic Systemspeicher – Abwärmenutzung mit Direktkondensation

Direktkondensation im Heizungswasser verbessert den Wirkungsgrad der Kälteanlage und nutzt kostenlose Abwärme zur Erzeugung hoher Warmwassertemperaturen. Der FRIONIC-Systemspeicher (Wärmerückgewinnung) wurde speziell für die direkte Abwärmenutzung aus Kälteanlagen entwickelt. FRIONIC^® passt zu jeder Kompressionskälteanlage.

Mit diesem innovativen Wärmerückgewinnungsmodul von FORSTNER sind alle Komponenten eines effizienten Abwärmenutzungs- und Verteilsystems in einem platzsparenden, kompakten Gerät eingebaut. Basierend auf einem Hygiene-Systemspeicher (HS) ist mit zusätzlich eingebauten Verflüssigern zur Direktkondensation die Basis zur Integration einer kostenfreien Energiequelle in ein Heizungssystem geschaffen.

• Direktkondensation mit integriertem Verflüssiger
• Ideal für jede Kälteanlage
• Optimierte Heizwärme & hygienisches Trinkwarmwasser
• Zusätzliches Einsparungspotenzial
• Mehr Flexibilität – Betriebssicherheit

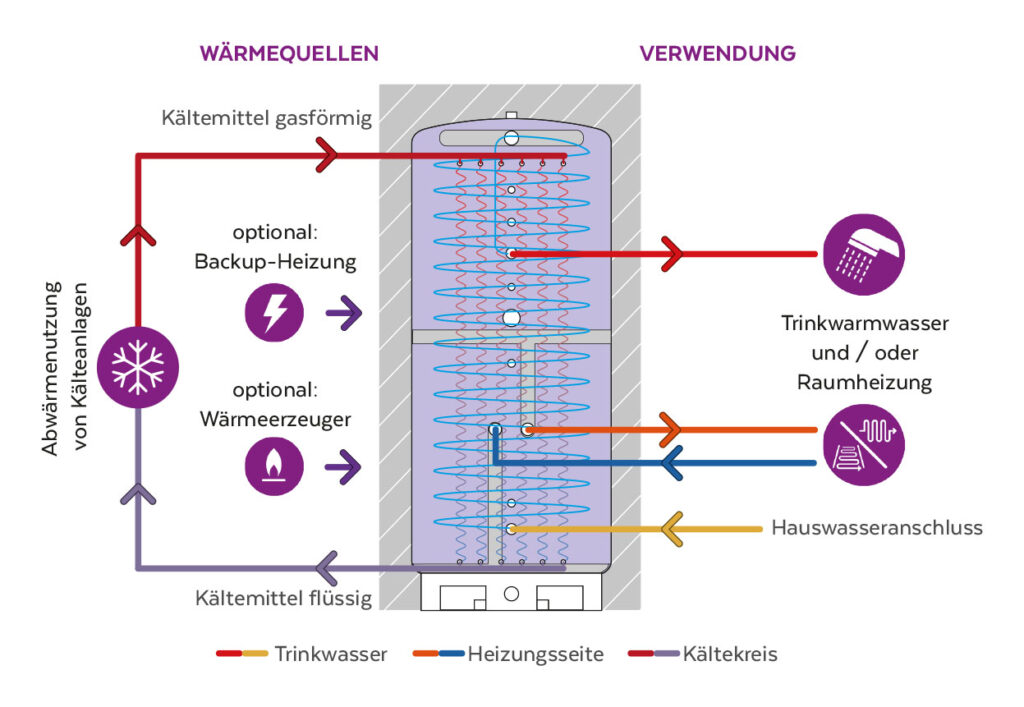

Wie funktioniert dieses Prinzip mit der Direktkondensation im Speicher-System?

Eine Kälteanlage entzieht mit erheblichem Energieaufwand dem Kühlgut Wärme, welche normalerweise über luftgekühlte Außenkondensatoren als „Abfallprodukt“ nutzlos an die Umgebung abgegeben und vergeudet wird.

Der FRIONIC-Systemspeicher nutzt diese Wärme. Mittels eines direkt integrierten Wärmetauschers (Verflüssiger) wird die Abwärme in den Speicher übertragen und heizt kostenlos Trinkwarmwasser und Heizwasser auf. Durch die Bauart bedingt erfolgt die Auftrennung der Verflüssigungsphasen in Enthitzung, Verflüssigung und Unterkühlung. So kann Warmwasser weit über der Verflüssigungstemperatur erzeugt werden. Die starke Schichtung erleichtert es, die Wärme auch wieder aus dem Speicher heraus zu bekommen, die Entropieverluste werden minimiert.

Diese Art der Energieerzeugung bzw. erneute Nutzung wertvoller Wärmeenergie ist daher weitaus wirtschaftlicher als herkömmliche Systeme. Nicht nur die Reduzierung des Verflüssigungsdruckes, welche massiv den Energiebedarf und den Verschleiß minimiert, auch die Umweltbilanz ist ein starkes Argument für den FRIONIC^®-Systemspeicher.

Wo ist der Forstner Frionic-Systemspeicher einsetzbar?

In allen Objekten mit Kälteanlagen und Klimaanlagen, in denen auch viel Wärme benötigt wird, kann eine Wärmerückgewinnung in Betracht gezogen werden.

Ob in der industriellen Lebensmittelproduktion
oder in kleineren Käsereien, Bäckereien und Metzgereien,
ob in Verteilzentren und Verkaufszentren,
in Kühllagern bei Supermärkten,
bei Tiefkühlung oder Kühltheken,
für die Getränkekühlung, Milchkühlung, oder in Eisdielen,
Restaurants, Gastronomiebetriebe oder Hotels, uvm. …
mit einem FRIONIC^®-Systemspeicher wird die Anlage erheblich effizienter.

Was macht unseren Frionic-Speicher so effizient & einzigartig?

Selbst wenn es nur um die Trinkwasser-Erwärmung und Raumheizung geht, liegt die Entscheidung für den FRIONIC^® mit integriertem Trinkwasser-Wärmetauscher und individuell steuerbaren Temperaturen durch ein patentiertes Schichtprinzip als All-in-One-Paket auf der Hand. Die Einbindung weiterer Energiequellen jeglicher Art zur Abdeckung von Spitzenlasten oder zur Realisierung von Redundanzkonzepten ist bei allen Basismodellen schon möglich – für Anpassungen in der Zukunft sind Sie bei uns schon gerüstet. Und das Beste daran, die Speicherlogik folgt selbstständig einem einfachen physikalischen Prinzip, nicht undurchschaubaren Algorithmen.

Basismodule oder Abwärmenutzungs-Speicher nach Maß? Teilen Sie uns Ihre Wünsche mit!

Um die häufigsten Anforderungsprofile abzudecken, werden unterschiedlich große Standardspeicher angeboten (280 bis 820 Liter). Reicht das Basismodell für Ihr Projekt nicht aus, werden FRIONIC^®-Speicher in anderen Größen bis 50.000 Liter Inhalt für kundenspezifische, objektbezogene Anlagen wunschgemäß berechnet und gefertigt.

Sie planen einen Neubau oder Umbau?
Dann ist jetzt der richtige Zeitpunkt, uns anzusprechen. Wir helfen gerne bei der Planung, Berechnung der Wirtschaftlichkeit und nicht zuletzt auch bei der Vermittlung von Contracting-Anbietern, damit Sie Ihre Liquidität behalten ohne Potenzial zu verschenken.

Philosophie und Grundgedanke von FRIONIC

Der Schlüssel zum Erfolg der Energiewende ist nicht nur der Einsatz von regenerativen Energien, sondern vielmehr die nachhaltige Nutzung von Abwärme. Hier liegt das große Potenzial der Zukunft. Die dadurch erreichte maximale Effizienz sorgt für große Einsparungen bei den Betriebskosten, in weiterer Folge für kurze Amortisationszeiten bei gleichzeitiger Reduktion des CO²-Ausstoßes über die gesamte Lebensdauer der Anlage.

Aufbau der Abwärmenutzungs-Managementzentrale

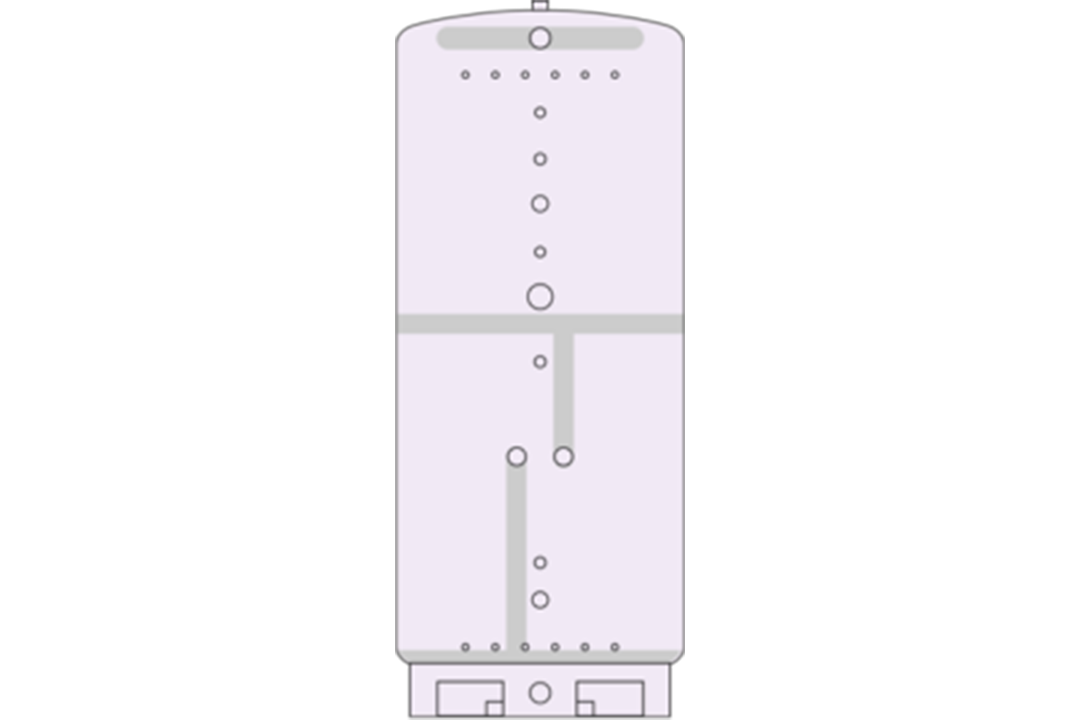

Wärmespeicher mit patentierten thermohydraulischen Schichtweichen

Als Speicherbatterie für die Abwärme und kompaktes Gerät für alle Einbauten, sowie bei der Verwendung zur Heizungsunterstützung und zur Einbindung weiterer Wärmeerzeuger

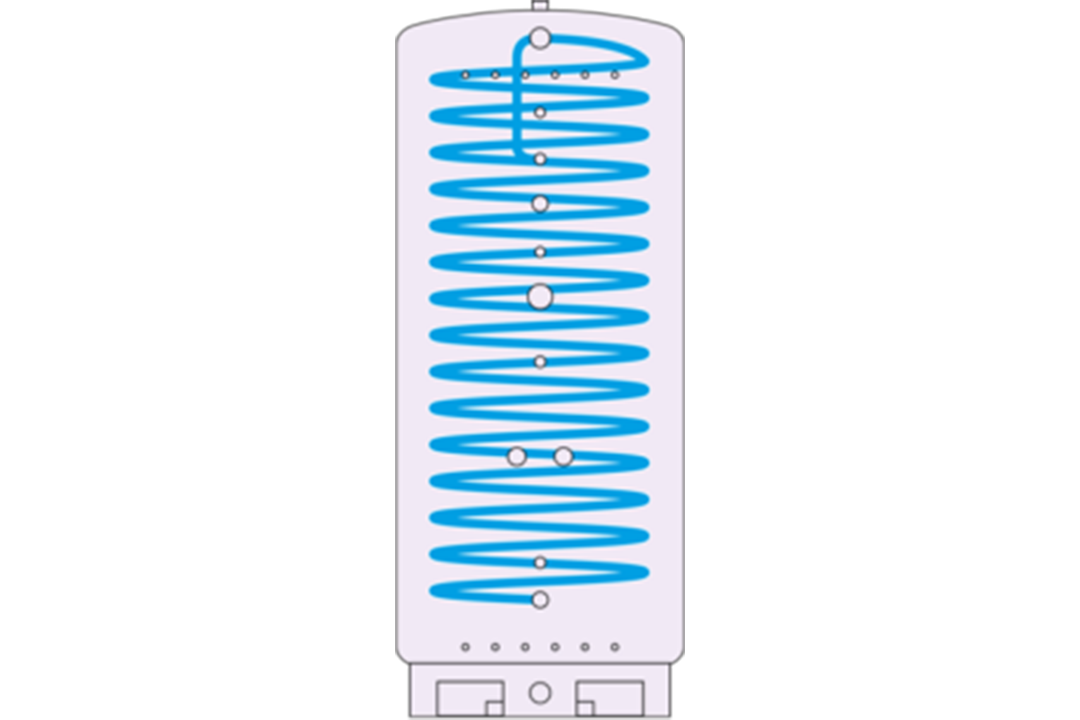

Integrierter Trinkwasser-Wärmetauscher im Durchflussprinzip aus Edelstahlwellrohr

Für schichtungsfördernde Warmwasserentnahmen, hohe Warmwasserzapfraten ohne lange Nachladezeiten und garantiertem Hygiene-Faktor wegen regelmäßigem Wasseraustausch im Wendel.

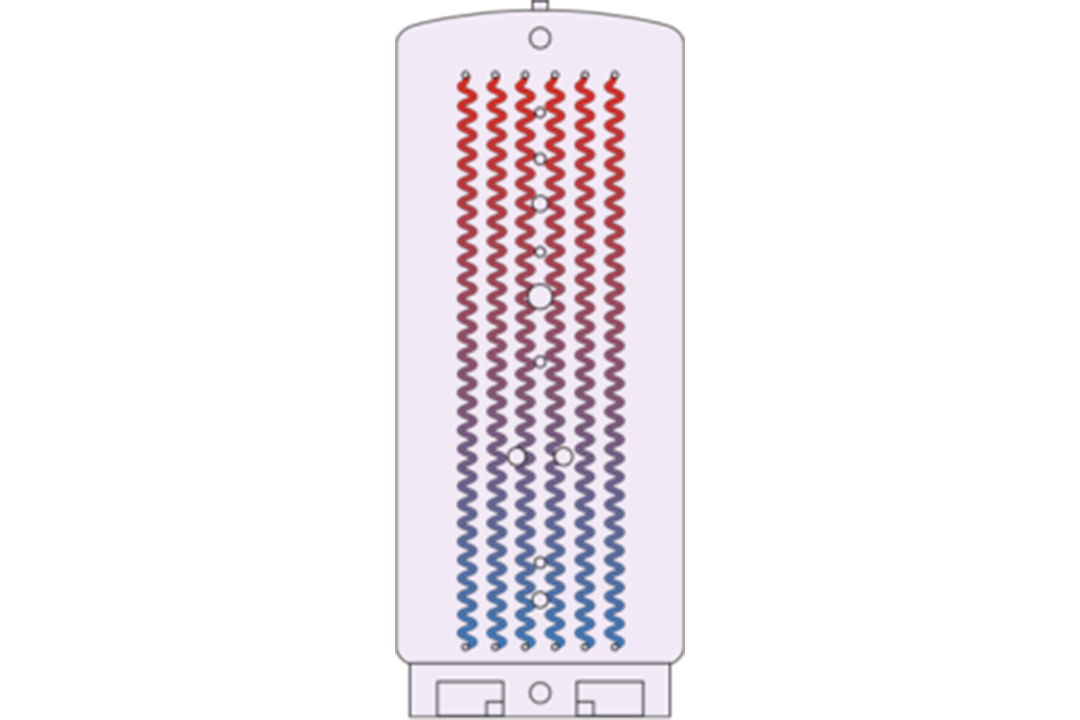

Integrierter Glattrohr-Verflüssiger (Kondensator)

Zur direkten, phasengetrennten Wärmeabgabe in das Heizungsmedium, anwendbar bei allen Kühlanlagen und Wärmepumpen. Heizungspumpen können eingespart sowie Ausfallrisiko reduziert werden.

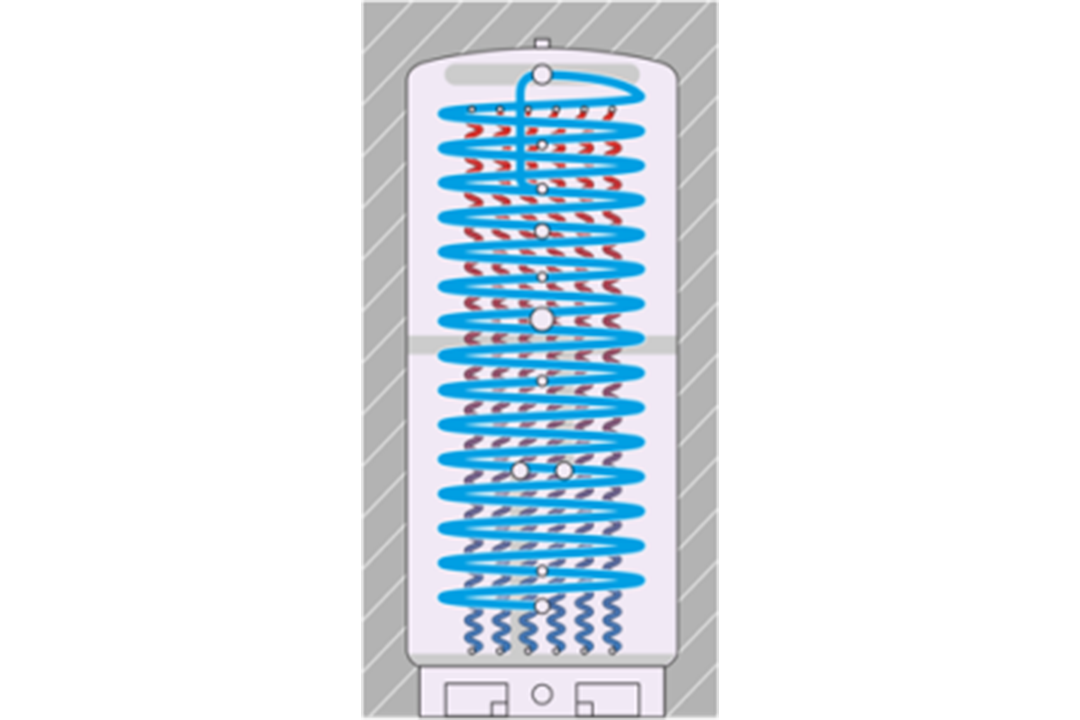

All-in-one Wärmerückgewinnungs-Speicherzentrale

Mit dieser einzigartigen Kombination sind alle Komponenten eines zukunftweisenden-, hocheffizienten Heiz- und Verteilsystems in einem platzsparenden, kompakten Gerät eingebaut. Dieses System integriert Wärme- und Abwärmenutzung aufgetrennt in Trinkwassererwärmung und Heizung in einem, die Verwaltung weiterer Energiequellen und nicht zuletzt die Wärmespeicherung zur Herstellung eines hohen Deckungsgrades bei Lastspitzen.

Eingesparte Pumpen, weniger Verrohrungsaufwand, Plattenwärmetauscher und Regelungskomponenten sparen Platz, vermindert Wärmeverluste und Energieverbrauch von eingesparten Nebenaggregaten.

Energieneutralität – Basis der Energieautarkie Best Practice – Bergrestaurant Goona

Beim Bergrestaurant Goona im Brandnertal (Vorarlberg) sorgen + 29,0% – Abwärme Kälteanlagen + 33,5% – Solarenergie + 37,5% – Holzofen = >100 % gewonnene Energie für Energieneutralität. Das bedeutet, die Wärmeenergie wird ausschließlich aus erneuerbaren Energiequellen gewonnen. Sogar mehr als benötigt wird. Dieses Plus-Energie-Haus auf 1.650 m Seehöhe ist daher mit Energiereserven aus den Kühlräumen und von der Sonne beinahe energieautark. Mit einem 560 Liter FRIONIC®-Systemspeicher für die Abwärmenutzung der Kühlräume, zwei 4000 Liter Wärmespeichern mit integrierten Solar-Wärmetauschern für die Speicherung der gewonnenen Solarenergie und einem zusätzlicher Hygiene-Systemspeicher mit 1500 Litern für die hygienische Trinkwasser-Erwärmung und Einspeisung der Energie aus dem wasserführenden Holzofen in Verbindung mit modernster Technik aus diesen erneuerbaren Energiequellen wird mehr Energie gewonnen, als verbraucht. Somit ist der tägliche Bedarf von etwa 450 kW/h mehr als abgedeckt.

Unser Ziel war ein Null-Energie Restaurant zu führen. Mit Hilfe der Frionic Wärmerückgewinnung von Forstner ist es uns gelungen zu 100% klimaneutral zu wirtschaften. Unsere Energie wird ausschließlich aus erneuerbaren Energiequellen gewonnen.

Hubert Schwärzler – Schwärzler Hotels, Goona & Frööd Restaurant

Klimaneutralität zum Ziel

Frionic Systemspeicher entdecken

Forstner Frionic-Systemspeicher

Mit diesem innovativen Wärmerückgewinnungsmodul von FORSTNER sind alle Komponenten eines effizienten Abwärmenutzungs- und Verteilsystems in einem platzsparenden, kompakten Gerät eingebaut.

Mehr dazu
