Wärmelogistik-Modul
Beim Einsatz von Stückgutkesseln oder sehr großen Solaranlagen sind große Speichervolumen unbedingt notwendig. Wird die gespeicherte Wärmeenergie gleichzeitig für Heizung und Brauchwasser benötigt, ist es sinnvoll, einen kleineren Hygiene-Systemspeicher für die reine Brauchwasserbereitung (Frischwassermodul) mit einem großen Wärmespeicher zu kombinieren. Auch kann es auf Grund der Einbringsituation sein, dass Speicher auf mehrere Räume verteilt werden müssen.

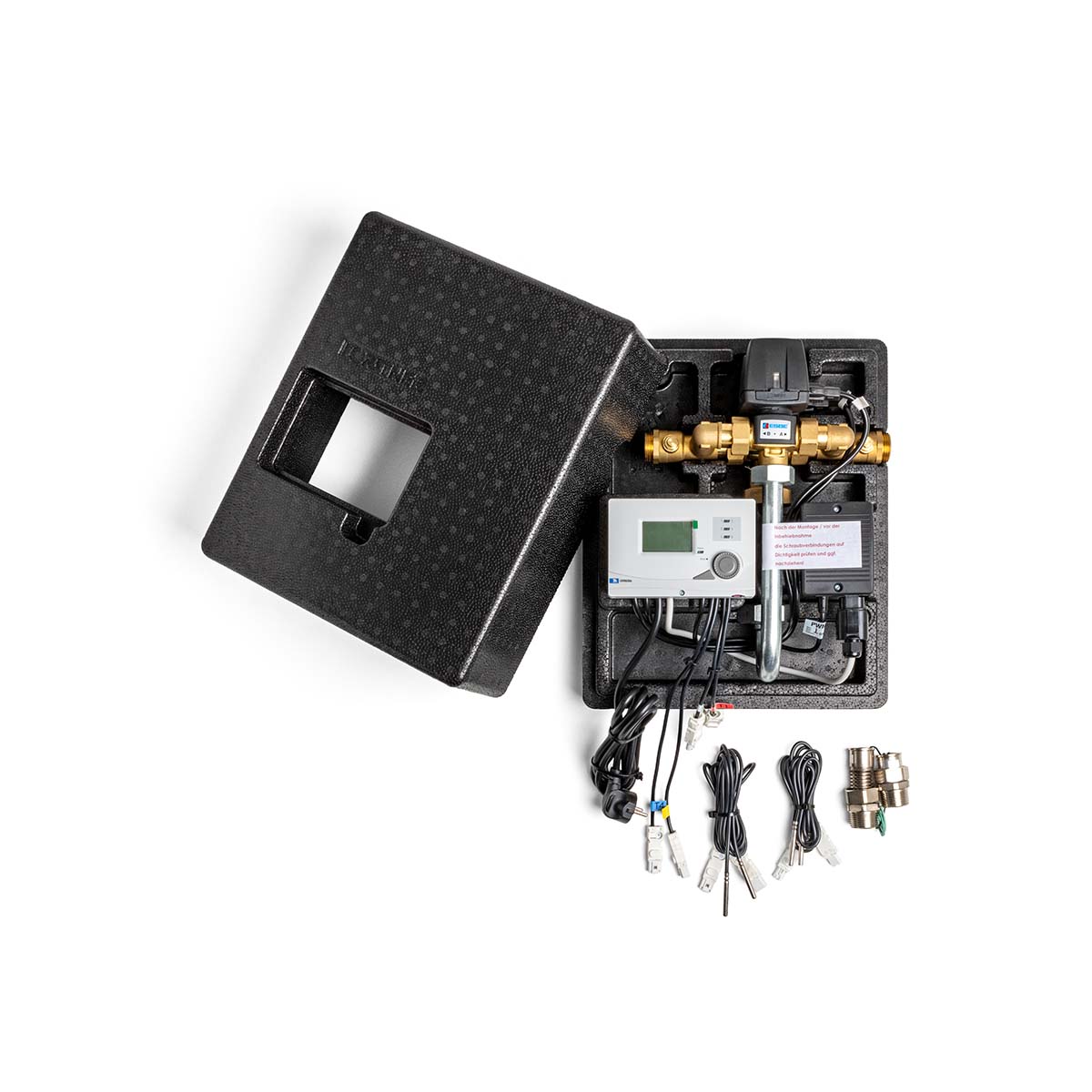

Für solche Einsätze benötigt man ein Speichermanagementsystem bzw. Wärmelogistik-Modul WLM. Das WLM ist eine anschlussfertige Ladegruppe mit einer Standardumwälzpumpe bis 40 kW Umladeleistung im Temperaturbereich bis 95°C, welche differenzgesteuert Überschusswärme logistisch optimiert verwaltet. Mit dem WLM kann ohne die bekannten Nachteile der konventionellen Reihen- oder Serienschaltungen das Speichervolumen mit einer flexiblen Auswahl an Speichertypen räumlich getrennt erweitert werden. Somit können auch bestehende Speicher zur Erweiterung genutzt werden.
Passend zu folgenden Produktgruppen:
Hygiene-Systemspeicher | HS
Wärmespeicher | WS
Vorteile im Überblick
Maximale Volumenserweiterung durch serielle Einbindung
Einfache Kombination
Eines Führungsspeichers mit einer bestehenden Heizungsanlage (Pufferspeicher)
Erhöht den Wirkungsgrad einer Solaranlage durch kühle Rückläufe
Ermöglicht die Einbindung räumlich getrennter Speicher
Einfache und rasche Montage
Vorkonfigurierte, steckerfertige Regeleinheit
Kompakte Einheit mit passender Dämmung
Technische Eckdaten

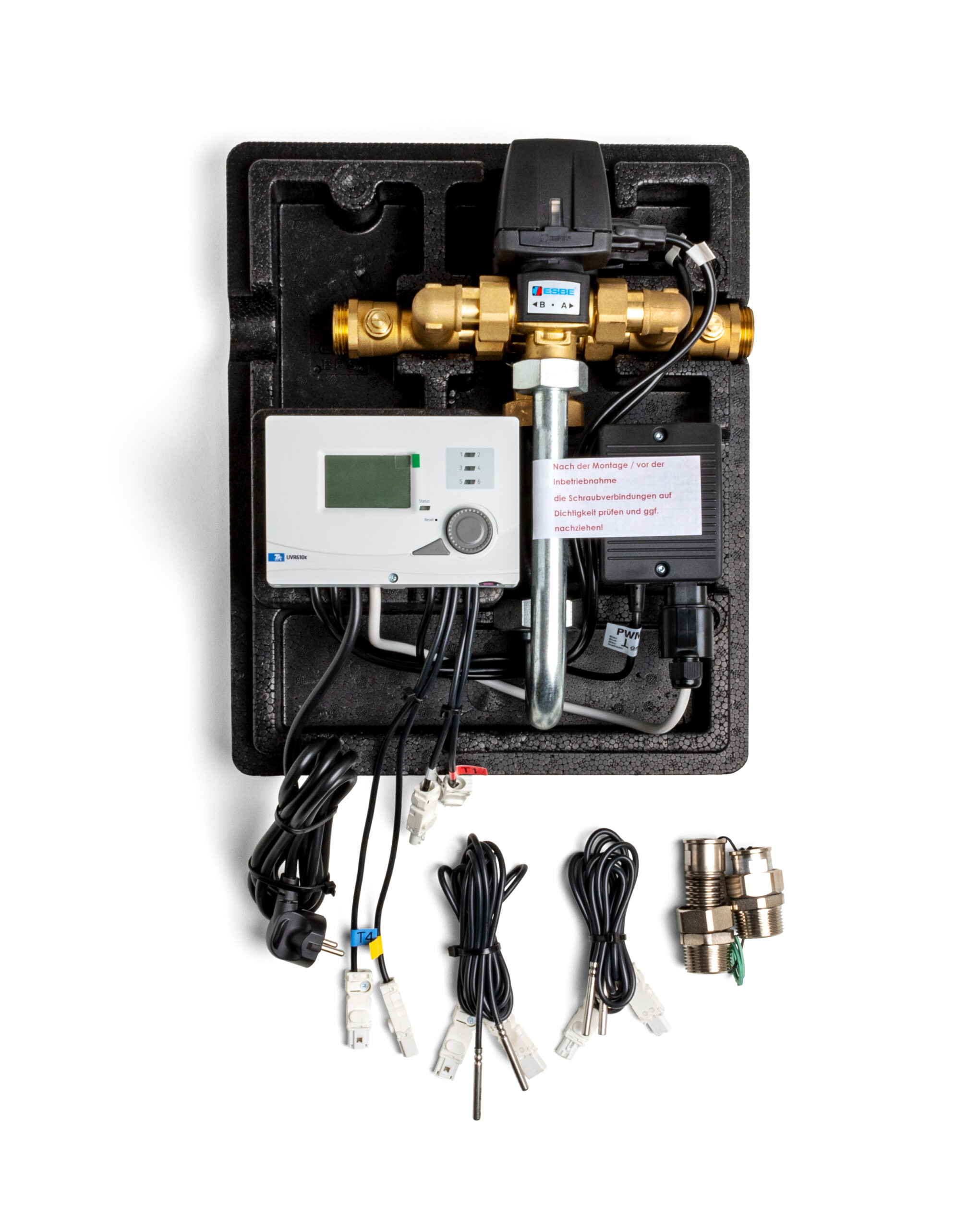

anschlussfertige Komplettstation mit Regelungseinheit zur innovativen sowie effizienten Be- und Entladung von Hygiene-Systemspeichern mit Erweiterungsspeichern.
Umladeleistung bis 40 kW abhängig von der Spreizung.
- Hydraulikeinheit mit Hocheffizienz-Umwälzpumpe
- mit Drehzahlregelung über PWM-Signal zur stufenlosen Leistungsanpassung
- elektrischer Anschluss steckerfertig
- inkl. 4 x Speicherfühler PT1000
Vielseitige Einsatzmöglichkeit
Maximale Volumennutzung durch Reihenschaltung, auch in der Kombination mit bestehenden Speichern
Funktionsweise
Ein Führungsspeicher mit entsprechenden Schichtungseigenschaften (FORSTNER HS) dient als Wärmezentrale. Hier werden alle angeschlossenen Wärmequellen und Verbraucher hydraulisch und thermisch gezielt verwaltet. Vorrangig wird immer der Führungsspeicher auf die erforderlichen Soll-Temperaturen angehoben. Anfallender Wärmeüberschuss wird in das bzw. die Erweiterungsmodule übertragen, welche nun von oben nach unten geschichtet erwärmt werden. Das kühlere Heizwasser fließt dem Führungsmodul beim Umschichten im untersten Bereich zu, wodurch sich der Wirkungsgrad von Solaranlage und anderen Wärmeerzeugern erhöht.
Eine Rückladung aus dem Erweiterungsmodul erfolgt in umgekehrter Flussrichtung, sofern das Führungsmodul Bedarf meldet. Bei entsprechender Schichtung des Führungsspeichers erfolgt die Nachladung aus dem Erweiterungsspeicher nur dort, wo die Wärme tatsächlich gebraucht wird.
